122117-5
عنصر استبدال العناصر المكونة للضغط الجوي
عناصر مرشح ضاغط الهواء

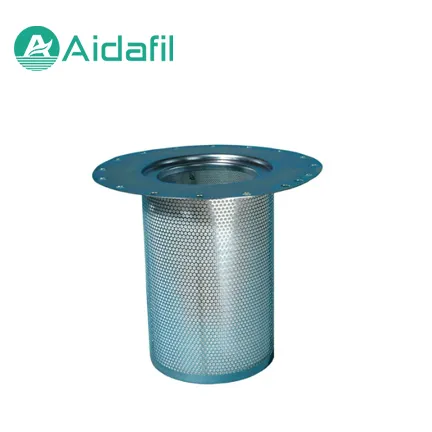

122117-5 is an industrial-grade screw air compressor air/oil separator, designed to maintain high purity of the compressed air system.It is mainly installed in the air-oil separation tank of Quincy…
نوع التوريدالاستبدال المستقل بعد السوق
التوافرمتاح
مهلة٢-٣ أيام عمل
مرجع متقاطعلتتأكدلم يضاف أي إشارة مرجعية
السعر المرجعي
اقتباس الطلب
ويتأكد فريقنا من الأوامر بالأسعار والتوافق والتسليم.
التسليم المرننقطة الوصول
مواصفات مؤكدة للاختيار الواثق.
احتياجات التركيب من دليل المعدات أو الوثائق الأصلية.
| ارتفاع | 435mm |
|---|---|
| القطر الخارجي | 462mm |
| Inner diameter | 277mm |
| وزن | 15.2kg |
| دقة الترشيح | 0.1mm |
الأبعاد إرشادية وليس رسم هندسي.
122117-5 is an industrial-grade screw air compressor air/oil separator, designed to maintain high purity of the compressed air system.
It is mainly installed in the air-oil separation tank of Quincy high-pressure or large-displacement screw air compressors and serves as a core consumable component of the compressed air purification system.
Core Functions
• Efficient Oil-Gas Separation: Adopts advanced ultra-fine glass fiber coalescence technology to intercept, coalesce and separate suspended oil mist entrained in compressed air.
• Reduced Lubricating Oil Consumption: Efficiently recovers lubricating oil and guides it back to the compressor oil circulation system, significantly mitigating oil carryover of the air compressor.
• Downstream Equipment Protection: Controls residual oil content in exhaust at an extremely low level (1–3 ppm) to prevent oil contamination of main pipelines, dryers, precision filters and terminal pneumatic components.
ميزات المنتج
• High-Precision Filtration: Boasts a filtration accuracy of 0.1μm, ensuring discharged compressed air is clean and free of oil mist contamination.
• Heavy-Duty Structural Design: Features a corrosion-resistant thickened aluminum or galvanized steel housing (net weight: 15–29 lbs) with outstanding pressure and deformation resistance to prevent filter element collapse under high pressure differentials.
• Low Pressure Drop: Maintains minimal system pressure loss while achieving a separation efficiency of over 99%, thereby cutting energy consumption of the air compressor.
• Extra-Long Service Life: Designed for an operational lifespan of 4,000 to 4,500 hours under standard working conditions and good oil quality.
الحواشي
Inspect the Scavenge Line: When replacing a new filter element, the length of the scavenge line and the check valve must be inspected. The scavenge line must reach the central gasket at the bottom of the separation core (typically 1–2 mm from the bottom), and the line tip must not be blocked. If the scavenge line is too short or blocked, the separated oil cannot drain away, which will cause severe oil carry-over failure. • Static Grounding for Spark Elimination: The interior of the oil-gas separator tank is a high-pressure flammable environment. During installation, ensure the graphite gasket ring or Grounding Staples on the top of the filter element are intact and make firm contact with the metal surface of the separator tank. Do not scrape off the gasket or remove the grounding staples without authorization; otherwise, static sparks may trigger an internal explosion of the tank. • Lubricant Application: When installing the sealing gasket of a new filter element, apply a thin coat of clean air compressor lubricant on its surface to guarantee sealing performance and prevent air bypass leakage.
الصيانة والاستبدال
Monitor Differential Pressure: This is the most scientific basis for judging the condition of the filter element. When the differential pressure before and after the separator reaches 0.08 MPa to 0.1 MPa (approximately 12–15 PSI or 1 bar), it indicates that the filter element is severely clogged and must be replaced immediately. Failure to do so will cause a sharp rise in the energy consumption of the air compressor, or even the collapse of the filter element due to high differential pressure. • Scheduled mandatory replacement: Even if the differential pressure has not reached the critical value, mandatory replacement shall be carried out once the operating hours reach 4000 hours (reduce to 3000–3500 hours under harsh environmental conditions) or after one year of service. • Abnormality troubleshooting: If excessive oil separation is observed in the rear main pipeline, the air storage tank requires frequent oil drainage, or the consumption rate of air compressor lubricating oil increases abnormally, first check whether the 122117-5 filter element is broken through or failed.
قبل الأمر
تأكيد متوسط، ومعدل التدفق، والضغط، ودرجة الحرارة، والارتباط، وحيز التركيب المتاح.
خيارات التنفيذ
الشحن أو نقل نقطة الخدمة. فريقنا يؤكد أفضل ترتيب يقوم على المقصد والوزن و وقت القيادة.
تم تأكيده قبل الإرسال
وبعد التحقيق، نتحقق من المواصفات، والأسعار، وحالة الإمداد قبل التسليم.
الدعم المستمر
وللاطلاع على أسئلة المواصفات أو التركيب أو الجودة، أبقوا المنتجات والمعلومات المطلوبة متاحة عند الاتصال بنا.
العراقأرسل تحقيق لهذا المنتج
Send your requirements for 122117-5 and our selection team will confirm compatibility, price and lead time.
الأسئلة المتداولة
كيف أؤكّد التوافق بدون إشارة من طرف ثالث؟?
Provide the product number, dimensions, connection details, operating conditions and equipment information. فريقنا سيؤكد الطلب.
أي أبعاد يجب علي قياسها؟?
قياس الطول العام، والمقاس الخارجي، والقياس الداخلي، وحجم الخيط أو الربط. الصورة أو الرسم يساعد على تأكيد البديل.
كيف أختار مواد الختم الصحيحة؟?
ويتوقف اختيار المبيعات على وسائط التصفية، ودرجة حرارة التشغيل، والتوافق الكيميائي. يمكننا تأكيد الخيارات المناسبة لطلبك.
هل يمكنك تقديم ورقة بيانات عن المنتج؟?
نعم أرسل رقم المنتج والمواصفات المطلوبة وسنوفر ورقة البيانات المتاحة ودعم الاختيار.
